Síťové prvky

= všechno to, co nějakým způsobem aktivně působí na přenášené signály

--> zesiluje je a různě modifikuje

 aktivní síťové prvky

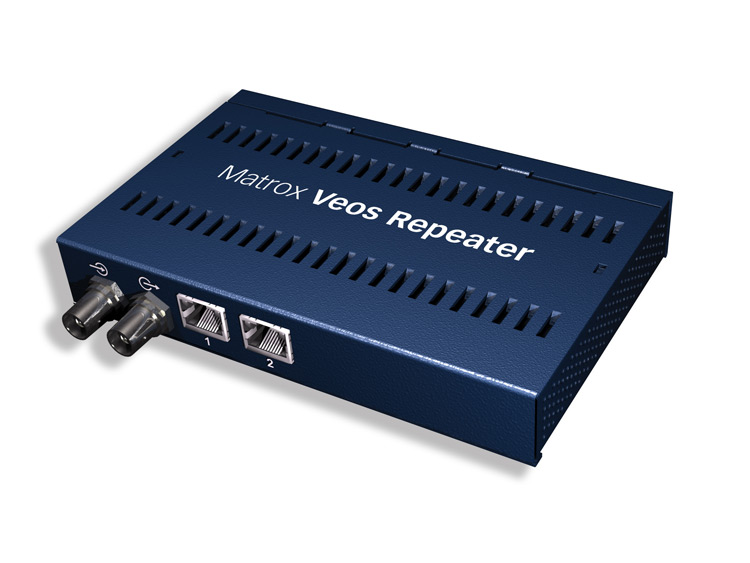

1.      Repeater – opakovač

-  zesilovač signálu přenášející informaci

-  narůstající vzdáleností se ztrácí signál à "nastavujeme" repeatery, aby se "zopakovala" kvalita signálu, kterou měl na začátku

-  žádná paměť, vše co přijme také odešle dál

2.      Hub – rozbočovač

- větví PC síť (nejčastěji do hvězdicové topologie)

-  zkopíruje všechna příchozí data a zesílí jejich signál

-  dál je ale rozešle na všechny porty a to bez ohledu na to, kterému tyto data skutečně patří àdochází tak k přetěžování sítě

-  dnes se skoro nepoužívá, neboť byl nahrazen dokonalejším switchem.

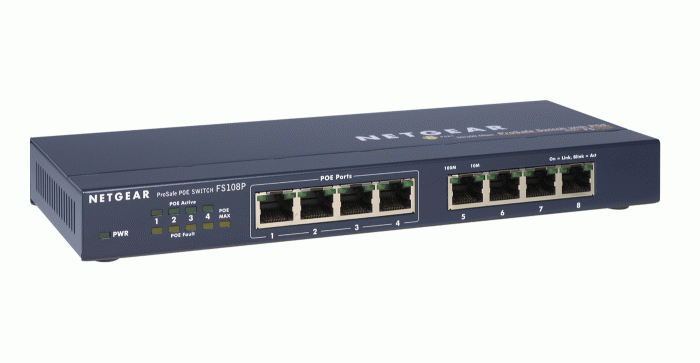

3.      Switch – přepínač

-  také zesiluje elektronický signál jako předchozí dva

-  na rozdíl od hubů à zasílá pouze na porty, pro které je určen

-  pomocí tzv. přepínací tabulky - obsahující fyzické adresy a k nim přiřazené odpovídající rozhraní.

-  uložení do své vyrovnávací paměti à čekání na volno v cílovém rozhraní àodeslání dat à zabránění přetížení síť

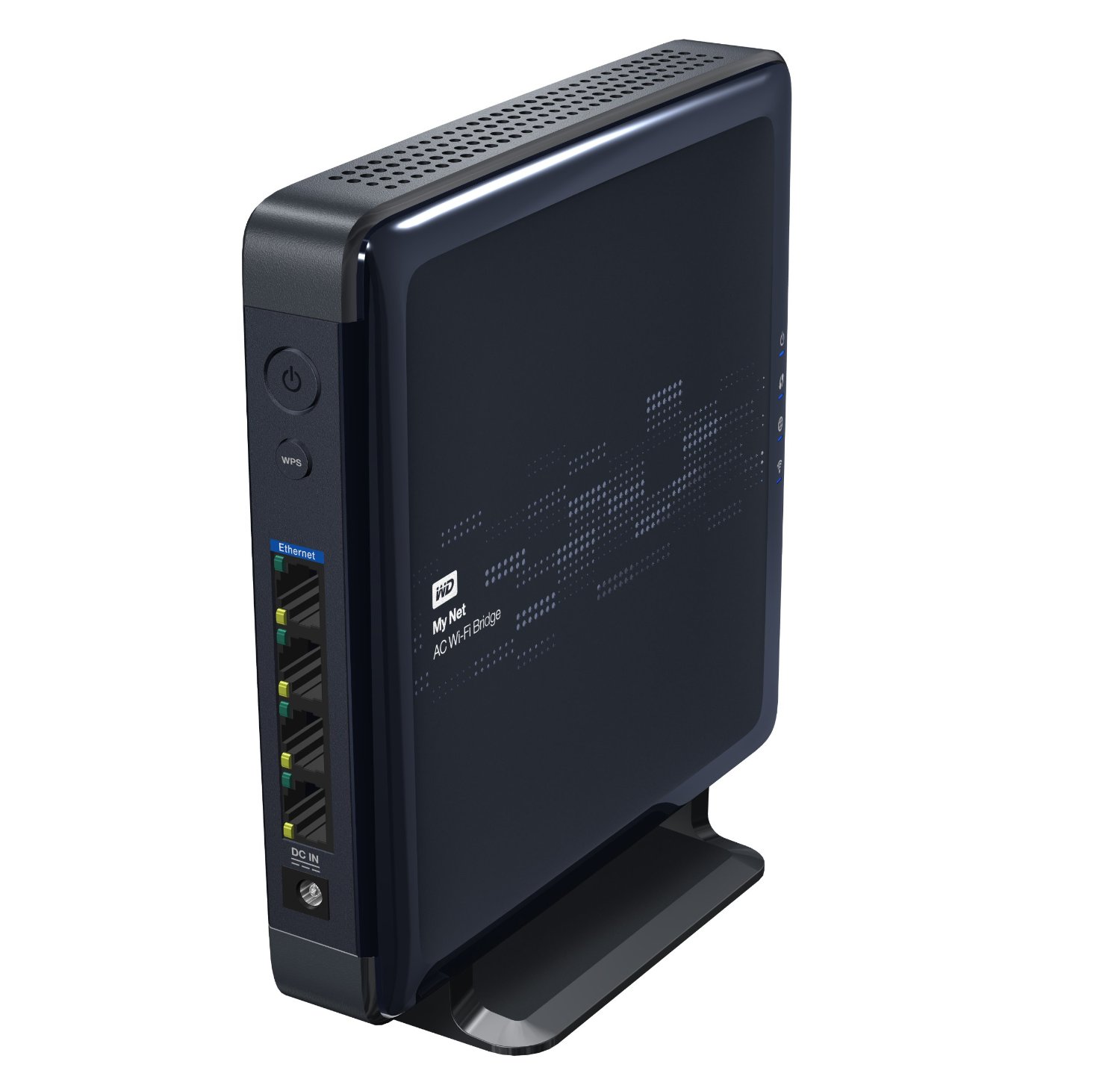

4.       Bridge – můstek

= zařízení, které fyzicky umožňuje spojení a následné sdílení informací přes tzv. bránu (=gateway) mezi více PC sítěmi

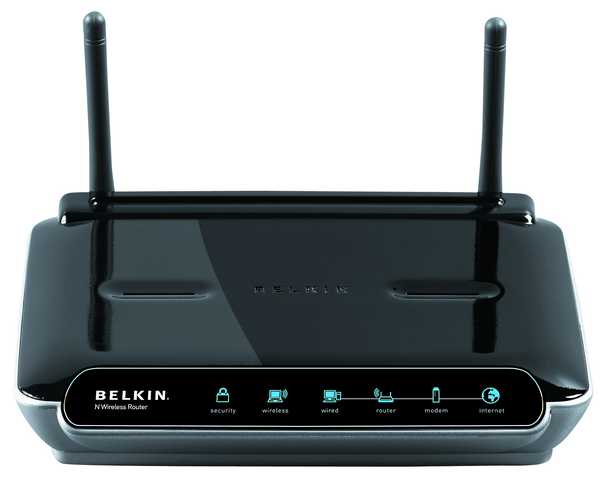

5.      Router – směrovač

-  zařízení propojující sítě, které pracují se stejným síťovým protokolem

-  přenáší pakety tou nejlepší možnou cestou k cílovému hostiteli

-  oproti switchi je pomalejší - paket musí totiž nejprve načíst do své vyrovnávací paměti a až poté se rozhodne, co s ním bude dál dělat

-  pracuje se 2 tabulkami

Ø  přepínací tabulka

Ø  směrovací tabulkou, díky níž zná topologii sítí a může tak zvolit algoritmus (přesný postup) přenosu dat

Pasivní síťové prvky

= označujeme především datové rozvaděče, které fyzicky přenášejí data do PC

1)      metalické kabely

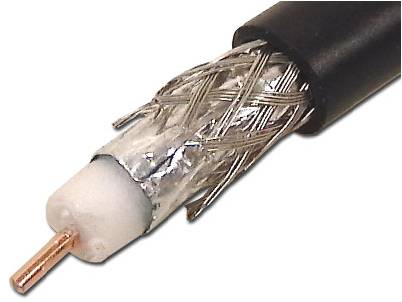

o   koaxiální kabel

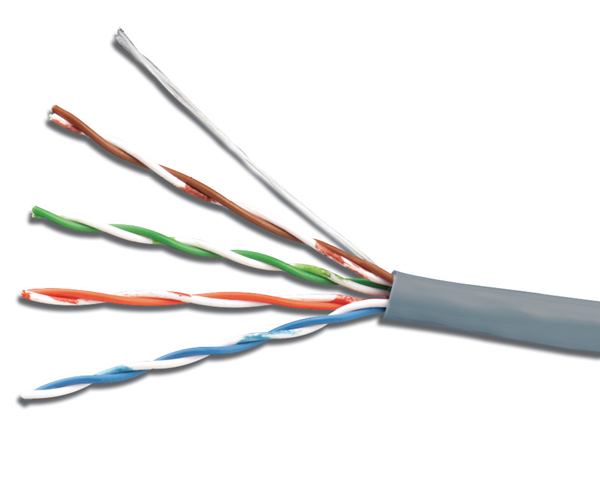

o   kroucená dvojlinka

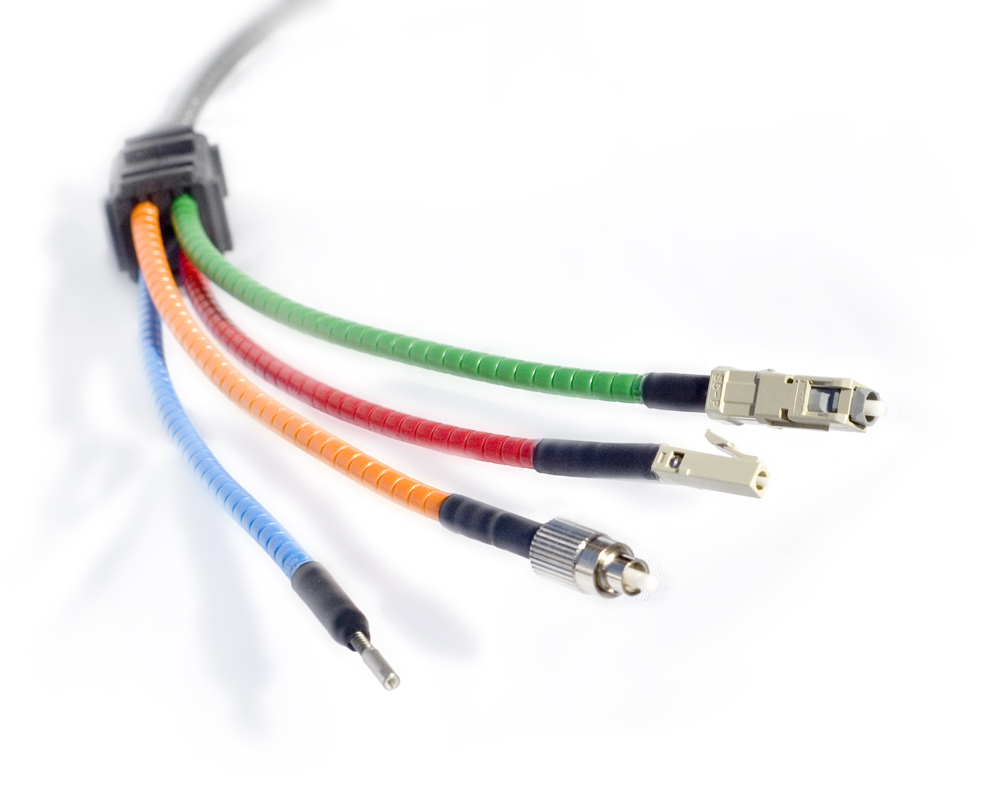

2)      optické kabely
